Extra hohe Lamellendichte durch geklebte Kühlrippen
Bonded Fin Heat Sink bieten maximale Oberfläche bei minimalem Raumbedarf
Kühlkörper mit geklebten Rippen, auch als Bonded Fins bekannt, zeichnen sich durch eine erhöhte Oberfläche im Vergleich zu Profilkühlkörpern aus. Die Kühlrippen aus Aluminium werden in der Regel mit Hilfe eines gut wärmeleitenden Epoxidharzes in die Nuten einer Bodenplatte aus Kupfer oder Aluminium geklebt. Kupfer ist durch seine hohe Wärmeleitfähigkeit ein hervorragender Heatspreader.
Vorteile des Bonded Cooling Fin Verfahrens
- Mögliche Alternative zum Lötverfahren
- Hohe Anzahl Kühllamellen auf kleinem Raum
- Aluminium oder Kupfer oder Kombination möglich
- Verbesserte Wärmeabfuhr und Kühlleistung durch größere Oberfläche
- Hohe Maßhaltigkeit, kein Materialverzug in der Herstellung
- Kleine Stückzahlen machbar
- Individuelles Design von Dicken und Geometrien des Materials für Basisplatte Kühllamellen
- Hochleistungskühlung in Kombination mit einem Lüfter
- Diverse Oberflächenveredelungen möglich (Eloxieren, Chromatieren, Lackieren, Pulverbeschichten u.a.)
Hochleistungskühlkörper mit Hilfe forcierter Lüftung
Das Bonded Fin Verfahren erlaubt eine extrem dichte Anordnung sehr dünner Kühllamellen auf der Kühlkörperplatte. Die Montage ist dennoch schnell und kostengünstig möglich. Durch die größere Oberfläche wird die Wärmeabfuhr verbessert, da mehr Raum für die Wärmeübertragung an die Umgebungsluft zur Verfügung steht. Bei sehr hoher Fin-Dichte kann allerdings der natürliche Luftstrom zwischen den Lamellen nicht mehr ausreichend sein. Die Konvektion wird dann mit einem Lüfter aktiv unterstützt.
Ein weiterer Vorteil von geklebten Kühllamellen ist ihre Flexibilität in Bezug auf das Design. Bonded Fin Heatsinks können nach Wunsch flexibel in verschiedenen Größen und Formen hergestellt werden, um den spezifischen Anforderungen eines elektronischen Bauteils oder Systems gerecht zu werden. Darüber hinaus ermöglicht die Verwendung von Klebstoffen eine gleichmäßige Wärmeübertragung zwischen den Rippen und der Basisplatte, was zu einer effizienten Kühlleistung führt.
Leistungssteigerung geklebter Kühlrippen durch Kombination mit verschiedenen Techniken
Kühlkörper mit geklebten Kühlrippen können mit sehr hoher Rippendichte hergestellt werden. Dies ermöglicht eine verbesserte Wärmeabgabe an die Umgebungsluft durch die vergrößerte Oberfläche und somit eine effizientere Kühlung. In Kombination mit anderen Kühltechnologien können diese Bonded Fin Heat Sink die Wärmeabfuhr weiter steigern. Sie sind ideal für Hochleistungskomponenten geeignet, die eine intensive Kühlung benötigen.
Bonded Fin Kühlkörper+ Lüfter
Die Kombination von Bonded Fin Heatsinks mit forcierter Lüftung beschleunigt den Abtransport der Wärme und bietet dadurch höhere Kühlleistungen. Sie funktionieren auch effektiv in Umgebungen mit geringer oder keiner natürlichen Konvektion. Der Einsatz eines Lüfters erlaubt eine erhöhte Rippendichte für eine verbesserte Wärmeübertragung. Der geringere benötigte Bauraum und die kleinere Größe im Vergleich zu Systemen mit freier Konvektion erlauben eine kompaktere Bauweise. EKL bietet ein breites Sortiment an eigenen Lüftermodellen, sowie Lüfter bekannter Marken wie ebm-papst, SANYO DENKI, ADDA, JAMICON, STK und Everflow.
Bonded Fin Kühlkörper+ Kupfereinsatz
Die schnellere Wärmespreizung sorgt für eine effizientere Ableitung der Hitze von elektronischen Bauteilen. Im Vergleich zu Vollkupferkühlern ermöglicht diese Kombination eine deutliche Gewichtseinsparung. Zusätzlich bietet der Kupfereinsatz eine Pufferung für Leistungsspitzen.

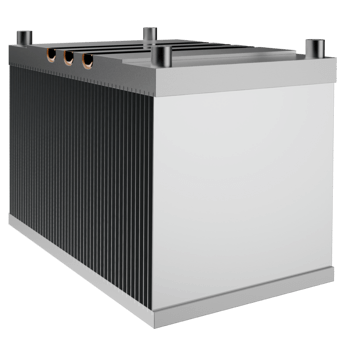

Bonded Fin Kühlkörper+ Heatpipes
Die schnellere Wärmespreizung durch Heatpipes verteilt die Wärme effizient über die geklebten Rippen des Kühlkörpers, was eine gleichmäßige Wärmeverteilung ermöglicht. Dies trägt dazu bei, Hotspots zu vermeiden und die Wärme zu weiter entfernten Stellen zu transportieren, was besonders in kompakten Systemen von Bedeutung ist. Gleichzeitig wird Gewicht eingespart, ohne die Kühlleistung zu beeinträchtigen.
Bonded Fin Kühlkörper+ Vapour Chamber
Das Funktionsprinzip der Vapor Chamber beschleunigt die Wärmespreizung, die Wärme wird effizient von der Quelle zu den Bonded Fins abgeleitet. Die Bonded Fins sorgen für eine gleichmäßige Verteilung der Wärme auf großer Oberfläche und vermeiden Hotspots . Die Vapor Chamber ist deutlich leichter als eine massive Kupferplatte. Zudem wird durch den geringen Temperaturgradienten eine übermäßige thermische Belastung der Bauteile verhindert, was die Lebensdauer und Zuverlässigkeit erhöht.
Sprechen wir über Ihre Kühlaufgabe!
Lynne Albring
Vertrieb
+49 (0)7561 9837-50
l.albring@ekl-ag.de
Termin vereinbaren Anfragen per E-Mail
Lynne Albring
Vertrieb
+49 (0)7561 9837-50
l.albring@ekl-ag.de
Termin vereinbaren Anfragen per E-Mail
Hohe Kühlleistung für kleinen Bauraum
Bonded Fin Kühlkörper sind eine ausgezeichnete Wahl für die Kühlung von elektronischen Bauteilen, die eine hohe Verlustleistung aufweisen und sehr viel Wärme abstrahlen. Kühlkörper mit geklebten Lamellen bieten sich als Kühllösung an für Komponenten mit hohem Wärmefluss, wie sie in der Telekommunikations- und Industrieelektronik vorkommen. Sie eignen sich auch hervorragend für Leistungselektronik mit hohem Stromdurchfluss, wie Umrichter, Wandler und Motorsteuerungen, die erhebliche Wärme erzeugen können. Bonded Fin Heat Sink werden häufig in Stromversorgungen, Verstärkern und anderen elektronischen Geräten eingesetzt, bei denen auf kleinem Raum eine effiziente Wärmeableitung entscheidend ist.
Die Auswahl des richtigen Kühlkörpers hängt von mehreren Faktoren ab, wie der Wärmebelastung des Bauteils, des verfügbaren Platzes und der Umgebungsbedingungen. Bonded Fin Heatsinks bieten eine anpassbare Lösung, die gut auf spezifische Anforderungen zugeschnitten werden kann.
Die Auswahl des richtigen Kühlkörpers hängt von mehreren Faktoren ab, wie der Wärmebelastung des Bauteils, des verfügbaren Platzes und der Umgebungsbedingungen. Bonded Fin Heatsinks bieten eine anpassbare Lösung, die gut auf spezifische Anforderungen zugeschnitten werden kann.
Mehrwerte und Extras
Unser Full-Service geht über die reine Entwicklung, Serienfertigung und Logistik Ihrer Kühlkörper hinaus. Sie benötigen spezielle Bohrungen oder Fräsungen an Ihren Kühlkörpern? Ihr Kühlkörper soll nicht nur viel Wärme ableiten, sondern dabei auch noch chic aussehen? Sie möchten ein Produkt Ready-to-Plug-in mit allen Zubehörteilen?
Willkommen bei EKL!
Willkommen bei EKL!

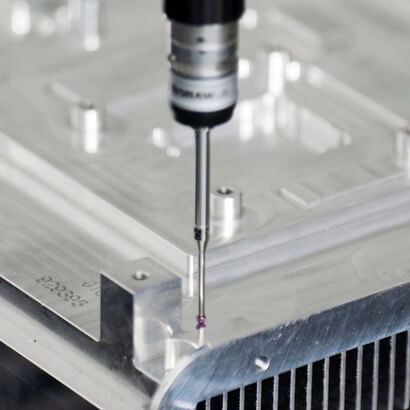

CNC Bearbeitung

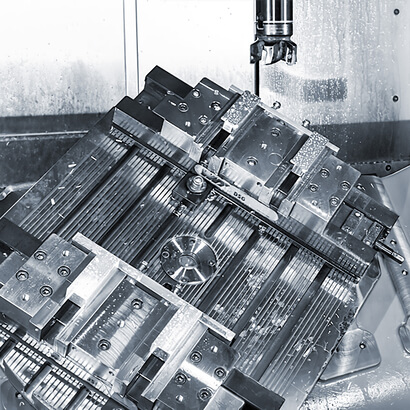

Für den Prototypenbau, Kleinserien und kundenspezifische Nachbearbeitungen von Kühlkörpern verfügen wir am Firmensitz über moderne 3- und 5-Achs CNC Fräsmaschinen. Komplex bearbeitete und hochpräzise Kühler sind unsere Spezialität. Arbeitsbereiche der Maschinen:
